Home > Produkt-Liste > Stanzmaschine > Plattenstanzmaschine > Pprd103 Hohe Präzision CNC Stanzen Kennzeichnung Bohrmaschine

Pprd103 Hohe Präzision CNC Stanzen Kennzeichnung Bohrmaschine

    Zahlungsart: L/C, T/T, D/P, Western Union, Paypal, Money Gram
Basisinformation

Modell:  TPPRD103

Additional Info

Produktivität: 50set/Month

Ort Von Zukunft:  China

Versorgungsmaterial-Fähigkeit: 50set/Month

Zertifikate : GS, CE, ISO 9001

Produktbeschreibung
Modell Nr . : TPPRD103
Stromquelle: Hydraulikdruck
Präzision: Hohe Präzision
Zertifizierung: GS, CE, ISO 9001
Zustand: Neu
Werkstückgröße: 1500 * 1000mm
Max.Punching Durchmesser: 26
Lochplattenstärke: 5-25
Stanzkraft : 1200kn
Markierungskraft: 1000kn
Die Stationen: 4
Max. Bohrdurchmesser: 50 mm
Max. Bohrstärke: 40mm
Fütterungsgeschwindigkeit des Bohrens: 25 ~ 280mm / Min
Hub der Bohrspindel: 180 mm
Warenzeichen: Sonnenaufgang
Transport-Paket: Holzkisten
Spezifikation: 7200kg
Herkunft: China
HS-Code: 8462411900
TPPD103 / TPPRD103 (Enhanced-Modell) CNC-Stanz-, Bohr- & Markiermaschine für Platten


Anwendbare Industrie :
Verwendet für Schlag, Bohrmaschine und Markierung der Verbindungsplatte im Bereich des Eisenturms, Stahlkonstruktion, Brücke. Es wird auch zum Stanzen, Bohren und Markieren von Metallplatten anderer Branchen verwendet.


Produkteigenschaft:

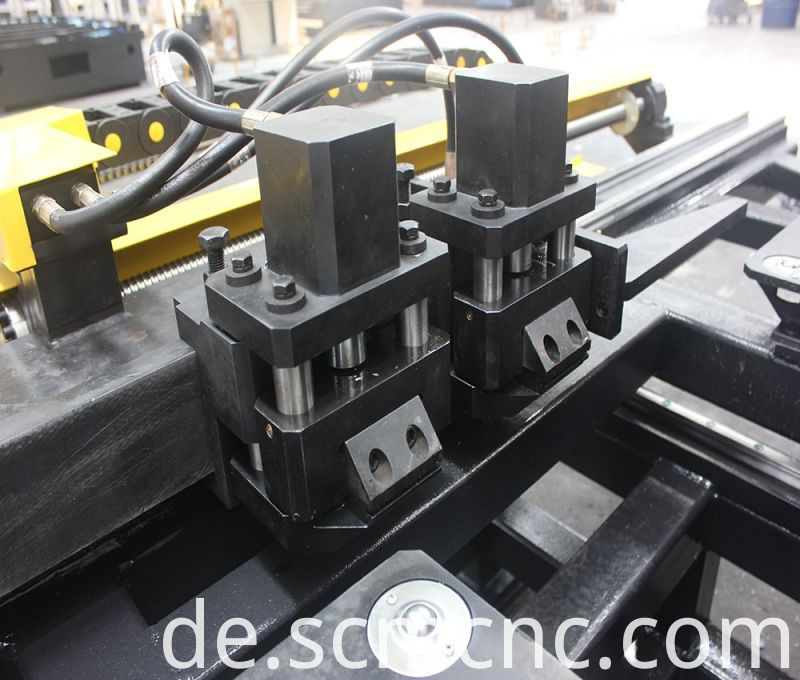

1. Der Maschinenrahmen wird durch C-Typ Plattenschweißen hergestellt, mit guter Steifigkeit und großem Platzbedarf. Die Maschine stellt drei Stanzstationen (darunter eine Stanzstation) und automatische Stanzstationen ein. Stück, mit Null - Leitblech als Bezugsmarke, und die Arbeit - - Spannsystem kann auf verschiedenes Arbeitsstück anzupassen unterstützt durch Einrollen Kugelarbeitstisch. Axis X & Y Aktion sollte durch Servomotor und Kugel-Schraubenantrieb gesteuert werden, und Doppel-Achsen-CNC-System steuert die Position des Stanzens, um den gesamten Bearbeitungsprozess automatisch zu machen; Betreiber können die Größen der Arbeitseinsatz - Stück für den wiederholten Aufruf Programm in Zukunft Computer.
2. CNC - Technologie, Servomotor - Einspeisung, mit hoher Effizienz, stabile Werkstück - Präzision.
3. Wichtige funktionale Komponenten übernehmen eine modulare Montage, die leicht zu reparieren ist.
4. Führen Sie Stanzen, Markieren und Bohren auf der einen Platte durch.
5. Die Bohreinheit verfügt über Funktionen wie schnelles Fallen, langsames Arbeiten und schnelles Zurückführen, um die Arbeitseffizienz zu verbessern.
6. Einfache Programmierung, kann den Durchmesser und die Position der Löcher zum Computer eingeben, und kann das Programm auch benutzen, das durch Lofting-Software erzeugt wird, oder adoptieren Sie direkt Umwandlung CAD / CAM.
7. Die hydraulische Station nimmt doppelte Pumpe, einzelnen Motor, Wasserkühlung, Hülsenartkoppelung für alle Rohrleitungen an. Der Klebstoff von Schlauch und Kupplung wird exportiert.
8. Die X- und Y-Achse werden durch Servomotor, Kugelumlaufspindel und lineare Führung angetrieben, die die hohe Präzision sicherstellen.
9 . Mit Selbstdiagnose funktionieren Fehler.
10 . Erleichtere die Arbeitskraft der Arbeiter.
11. POWER: Dreiphasen-Vierdraht-Systeme
AC Spannung: 380V
Spannungsschwankungen: ± 5%
Frequenz: 50Hz
Lokale Arbeitstemperatur: 0-40 ºC
Besondere Vorteile:
Hydraulische Station nimmt Doppelpumpe und einzelnen Motor an. Die Stanzgeschwindigkeit ist schneller als die anderer Unternehmen, daher ist es effizienter und verbessert die Werkstattfähigkeit.
Es nimmt hülsenartigen Kupplung für alle Rohrleitungen, die eine Leckage zu vermeiden. Der Kleber von Schlauch und Kupplung wird aus Deutschland exportiert.

Produkt Grundparameter :
Model TPPD103 TPPRD103
Max size of work piece  L×W(mm) 1500×800
Max. punching diameter (mm) Φ26
Plate punching thickNess (mm) 5~25(Q235) 5~25(Q345)
5~20(Q420)
Max. drilling diameter (mm) Φ50
Max. drilling thickNess (mm) 40
Punching force (kN) 1000 1200
Marking force (kN) 800 1000
Min. distance between hole and plate edge (mm) Punching 25
Drilling Depends on hole diameter
Character dimension (mm) 14×10×19
Qty. of character 12 16
Die-stations 4
Feeding speed of drilling(mm/min) 25~280
Stroke of drilling spindle(mm) 180
Rotation speed of drilling spindle(r/min) 120~560
Programming mode  Auto CAD or lofting software
Overall dimensions  L×W×H (mm) 3200×3000×2600 3300×3200×2600
Machine weight (Kg) 5800 7000



Pprd103 Hohe Präzision CNC Stanzen Kennzeichnung Bohrmaschine



Unser Unternehmen

Fabrik:

Mit der Entwicklung von SUNRISE hat unser Unternehmen nun eine wichtige Position in dieser Branche eingenommen. Aufgrund der Aufträge und die Verkaufsleistung verbessert sich ständig, um eine bessere Entwicklung zu erreichen, die Nachfrage des Kunden zu erfüllen und Kunden qualitativ hochwertige Ausrüstung mit der kürzesten Zeit zu bieten, hat unser Unternehmen den neuen Standort, die Fläche von etwa 50.000 Quadratmetern gekauft , Dies wird uns ausreichend auf die Entwicklung unseres Unternehmens und jeden Kunden vorbereiten.

Werkstatt:

Qualität macht Marke, Ehrlichkeit gewinnt Markt, Harmonie konvergiert Talente und Innovation fördert Entwicklung. Unsere Fähigkeit, ständig innovative und qualitativ hochwertige Produkte zu liefern, die die Konkurrenz überdauern und übertreffen, macht uns zu einem der erfolgreichsten Unternehmen, die die fortschrittlichsten und produktivsten Lösungen in der CNC-Maschinenindustrie anbieten.

Warenhaus:

Die Herstellung kundenorientierter Produkte war schon immer unser oberstes Anliegen. Wir glauben, dass Qualität für immer die Seele eines Unternehmens ist. Daher haben wir niemals Kompromisse mit der Qualität unserer Produkte gemacht. Wir übernehmen fortschrittliche, wissenschaftliche, moderne Managementideen und -systeme, um die Kontrolle über alle Aspekte von Produkten, Inspektion, Verkauf und Service usw. zu realisieren, die die Qualität kontrollieren, die Arbeitseffizienz erhöhen und die Stabilität, Zuverlässigkeit und Präzision der Produkte garantieren. Daher kann das Unternehmen eine schnelle und nachhaltige Entwicklung erreichen.

Mannschaft:

Wir sind ein Team von erfahrenen und dynamischen Fachleuten, die Experten im Umgang mit Präzisionsarbeit durch wissenschaftliche Prozesse sind. Die professionellen, exzellenten Talente vereinen ein starkes und kreatives Team aus Design, Forschung und Entwicklung, die unsere solide technische Stärke und Wettbewerbsfähigkeit aufbauen. Und unser Unternehmen entwickelt sich schnell und liefert spezialisierten Service für alle Kunden.
Pprd103 Hohe Präzision CNC Stanzen Kennzeichnung Bohrmaschine
Unser Service

Installation:

Der Verkäufer muss einen Techniker zur Installation, Inbetriebnahme und Schulung in das Land des Käufers entsenden. Der Käufer ist dafür verantwortlich, alle erforderlichen Ausrüstungen für die Handhabung und das Heben der Maschinenteile bereitzustellen, bevor die Ingenieure des Verkäufers zum Werk des Käufers gehen. Darüber hinaus sollte der Käufer die Arbeiter bei der Installation unterstützen, unter Aufsicht der Ingenieure des Verkäufers.

Kommission:

Der Lieferant sollte Zeichnungen und andere Einzelheiten des Materials / der Vorbereitung, die für die Installation der Maschinen erforderlich sind, zur Verfügung stellen, die der Käufer vorbereiten und bereit halten muss, bevor die Maschine im Werk des Abnehmers ankommt. Installation und Inbetriebnahme können innerhalb von 5-10 Tagen für die oben genannte Maschine in der Regel beendet werden.

Ausbildung:

Die Schulung umfasst Schulungen zu Computerprogrammierung, Maschinenbetrieb und Fehlerbehebung. Die Trainingszeit beträgt für diese Maschine maximal 5 Tage.

Der Käufer sollte nicht weniger als zwei Personen für die Annahme von Schulungen vermitteln. Nach dem Training sollte der Käufer den "Empfangs- und Inspektionsbericht" des Verkäufers unterzeichnen, um den erfolgreichen Abschluss der Inbetriebnahme und Abnahme des Käufers zu demonstrieren.



Pprd103 Hohe Präzision CNC Stanzen Kennzeichnung Bohrmaschine

Verpackung und Lieferung
Verpackungsdetails: Verpackung, dieses Modell benötigt 1 * 20GP;
Lieferdetails: 30-50 Tage nach erhalten die erste Zahlung.


1. Spezielle Logistikverpackung
2. Geeignete Kartongröße
3. Befestigen
4. Berufspraktikum
5. Professioneller Schock
6. Komplettpaket
Pprd103 Hohe Präzision CNC Stanzen Kennzeichnung Bohrmaschine
